制造執行系統（MES）中的OEE（Overall Equipment Effectiveness，設備綜合效率）分析是評估設備運行效率的關鍵工具，它專注于通過量化設備效率損失、確定問題根源以及優化設備性能來提升生產效率。OEE分析模塊通常具備以下核心功能：

1. OEE核心指標自動計算：基于OEE的三個主要組成部分——可用性、性能效率和質量合格率，自動計算并實時更新OEE數值。可用性反映了設備實際運行時間與計劃運行時間的比例，體現了設備因故障、換模、維護等停機所造成的損失。性能效率則是設備實際運行速度與理論最大速度的比值，揭示了設備因空轉、減速等引起的性能損失。質量合格率表示合格產品數量與總產出數量的比例，反映了因廢品、返工等導致的質量損失。綜合OEE通過公式「OEE = 可用性 × 性能效率 × 質量合格率」自動匯總，直觀展示設備整體效率水平。

2. 多維度數據采集與整合：為OEE計算提供數據支撐，實現全場景數據接入。實時數據采集通過對接設備傳感器、PLC系統、SCADA等，自動獲取設備運行狀態（開機/停機）、運行速度、產出數量、故障代碼等實時數據。人工輔助錄入支持手動錄入計劃停機（如換班、計劃維護）、質量缺陷原因、非計劃停機詳情（如物料短缺、人員操作問題）等無法自動采集的數據。歷史數據整合關聯設備檔案（型號、理論參數）、生產計劃（排程時間、訂單量）、維護記錄（保養/維修時間）等，為分析提供完整上下文。

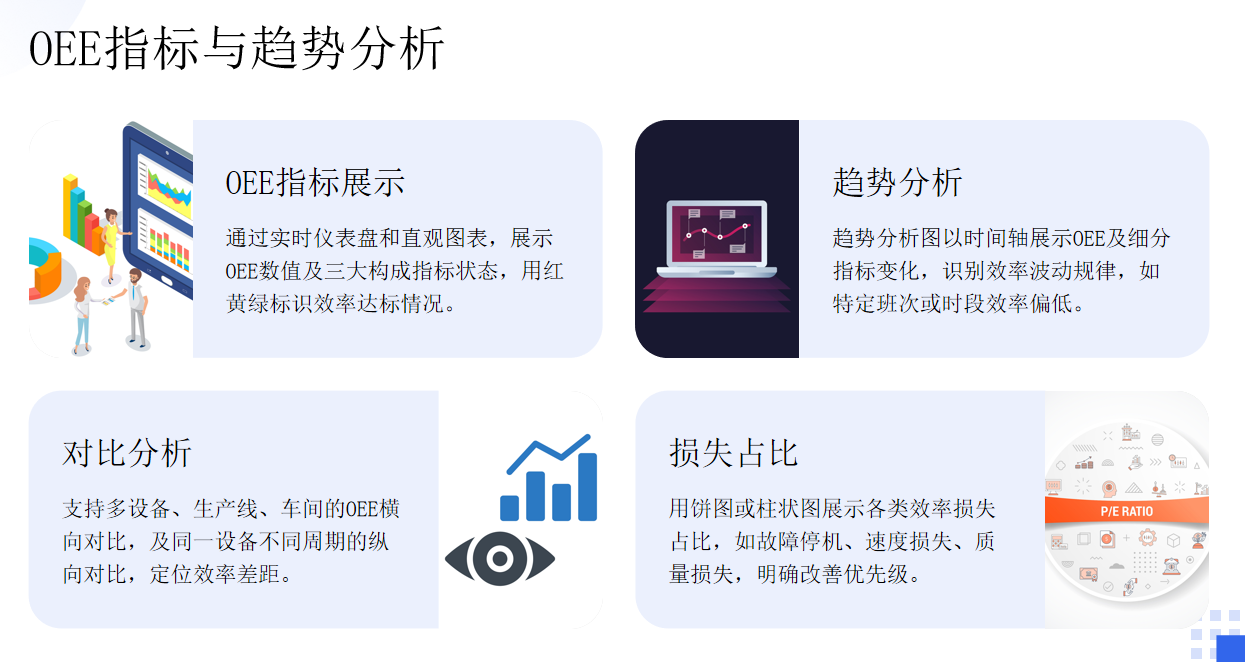

3. 可視化展示與監控：通過直觀的圖表呈現OEE及細分指標，方便快速掌握設備狀態。實時儀表盤展示當前OEE數值、三大構成指標的實時狀態，用顏色（紅/黃/綠）標識效率是否達標（如OEE≥85%為優秀）。趨勢分析圖以時間軸（小時/天/周/月）展示OEE及細分指標的變化趨勢，識別效率波動規律（如某班次、某時段效率偏低）。對比分析圖支持多設備、多生產線、多車間的OEE橫向?qū)Ρ龋蛲辉O(shè)備不同周期（如本周vs上周）的縱向?qū)Ρ龋ㄎ恍什罹?。損失占比圖用餅圖/柱狀圖展示各類效率損失（如故障停機、速度損失、質量損失）的占比，明確改善優先級。

靜思美頁

4. 效率損失根因分析：深入拆解OEE低下的具體原因，定位改善點。停機原因分析自動統計非計劃停機的時長及頻率，按原因分類（如機械故障、電氣故障、物料缺料、操作失誤等），識別高頻/高影響的停機因素。性能損失分析分析設備實際運行速度低于理論速度的原因（如設備老化、參數設置不合理、操作員技能不足等），結合歷史數據定位規律。質量缺陷分析關聯不良品數據，統計因設備問題（如精度不足、磨損）導致的質量損失占比，區分設備因素與非設備因素（如原料問題）。根因追溯工具通過魚骨圖、帕累托圖等工具，將損失原因逐層拆解（如“OEE低→可用性低→停機多→軸承故障→潤滑不足”），輔助制定針對性措施。

5. 目標管理與預警：設定效率目標并及時干預異常。基準值與目標值設置支持自定義OEE及細分指標的基準值（如行業平均、歷史最佳）和目標值（如月度提升5%），作為考核標準。異常預警當OEE低于閾值、某類損失突增（如停機超1小時）時，通過系統彈窗、短信或郵件自動提醒相關人員（設備管理員、維修工），避免效率持續惡化。改善追蹤記錄針對OEE問題的改善措施（如調整維護計劃、更換部件），跟蹤措施實施后OEE的變化，驗證改善效果。

6. 報表生成與導出：滿足不同層級的數據分析與決策需求。實時動態報表供一線操作員/班組長查看當前設備效率、即時損失，快速響應現場問題。周期性報表自動生成日報、周報、月報，匯總OEE趨勢、TOP損失原因、改善成效等，供管理層掌握設備整體績效。定制化報表支持按部門、設備類型、生產訂單等維度自定義報表內容，滿足專項分析需求（如某批訂單的設備效率分析）。數據導出支持將報表導出為Excel、PDF等格式，方便離線分析或納入企業整體績效報告。

7. 與其他系統聯動：實現設備管理閉環。與維護管理系統（CMMS/EAM）聯動將高頻停機原因自動同步至維護計劃，觸發預防性維護（如某部件頻繁故障，自動生成更換計劃）。與生產計劃系統聯動結合OEE數據優化生產排程（如OEE低的設備減少排產，避免影響交付）。與MES系統聯動關聯生產工單數據，分析不同工單類型對設備OEE的影響（如小批量訂單換模頻繁導致可用性下降）。

通過上述功能，OEE分析模塊不僅能夠量化設備效率，還能從“數據采集-分析-預警-改善-驗證”形成閉環，幫助企業持續提升設備利用率、降低生產成本。
